XGN2-12型箱型固定式金属封闭开关设备(4)

• 来源：盛宇电器
• 发布时间：2014-08-25
• 编辑：admin

核心提示：开关柜处于工作位置，即上下隔离开关，断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这是的小手柄处于工作位置。先将断路器分闸后，再...

开关柜处于工作位置，即上下隔离开关，断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这是的小手柄处于工作位置。先将断路器分闸后，再将小手柄扳倒“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离的操作孔内从上往下拉，拉到隔离分闸位置，可先打开前门，取出门后边钥匙打开后门，停电操作完毕，检修人员对断路器室及电缆室进行维护和检修。

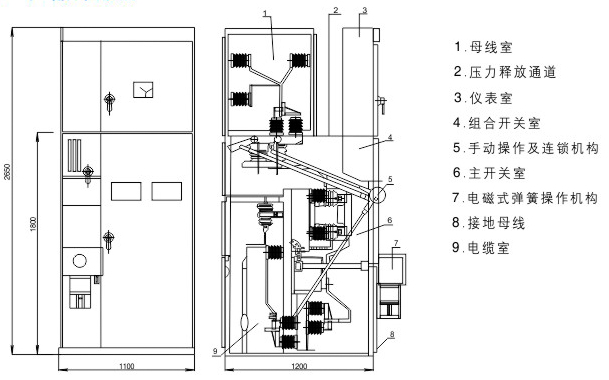

4  产品外形图
