5  开关柜结构

开关柜按GB3906-2006和IEC298中铠装金属封闭开关设备标准而设计。整体由柜体和可抽出部分（手车）两部分组成。柜体结构为组装式，用螺栓栓接组合成型。用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等级为IP2X，并且所有金属结构件可靠接地，主回路系统的各隔室有独立排气的压力释放通道。

6  手车

手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车的外形尺寸相同，相同用途的手车具有良好的互换性。手车在柜内有试验/隔离位置和工作位置，每一个位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。

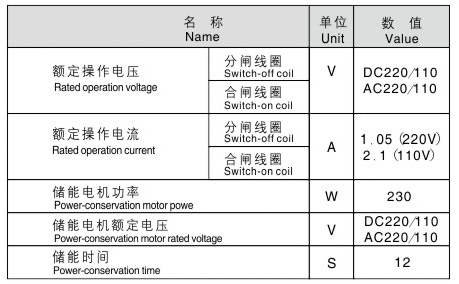

7  弹簧操动机构主要参数
